圧着工具のおすすめは？0.2〜0.75sq端子に合う選び方

こんにちは、工具ラボ所長のケンです。

圧着工具を選ぶとき、「0.75sqの電線だから0.75と書かれた工具を買えばいいんでしょ？」と思う人はかなり多いです。

でも、ここが圧着工具選びのややこしいところで、実際には電線サイズだけで工具を決めると失敗しやすいんですよ。

圧着工具は、電線の太さだけでなく、裸圧着端子なのか、絶縁被覆付端子なのか、ギボシ端子なのか、フェルール端子なのかによって、選ぶ工具が変わります。

特に0.2sq、0.3sq、0.5sq、0.75sqあたりの細線は、工具が大きすぎたり、端子サイズと歯口が合っていなかったりすると、抜けやすい圧着や導通不良につながります。

この記事では、圧着工具を選びたいあなたに向けて、0.2〜0.75sqの細線と端子に合う工具の選び方を、できるだけ現場目線でわかりやすく整理していきます。

• 圧着工具を電線サイズだけで選んではいけない理由
• 0.2sqから0.75sqまでの工具選びの目安
• 裸端子・絶縁端子・ギボシ・フェルールの違い
• 圧着後に確認すべき安全ポイント

なお、圧着工具以外の基本工具もまとめてそろえたい場合は、家庭用工具セットのおすすめ記事もあわせて確認すると、ペンチやニッパーなど周辺工具の位置づけがつかみやすくなります。

圧着工具選びの基本

まず押さえておきたいのは、圧着工具は「電線の太さに合えば何でもよい工具」ではない、ということです。

圧着は、端子の金属部分を電線に食い込ませて、電気的にも機械的にも安定した接続を作る作業です。

そのため、工具の歯口、端子の形、電線の太さが合っていないと、見た目はそれっぽく仕上がっても、実際には抜けやすかったり、接触が不安定だったりします。

電線サイズだけで選ばない

圧着工具を探すとき、多くの人が最初に見るのは「0.75sq対応」「0.5sq対応」「AWG対応」といったサイズ表示かなと思います。

もちろん電線サイズの確認は大事です。

ただ、電線サイズだけを見て工具を選ぶのは危険です。

たとえば、0.75sqの電線を使う場合でも、裸圧着端子や絶縁被覆付圧着端子では、端子側の呼びサイズとして「1.25」を使うことがあります。

この場合、工具の歯口は「0.75」ではなく、端子に合わせて「1.25」の位置を使うのが基本になります。

逆に、フェルール端子を使う場合は、0.75sqの電線には0.75sq用フェルールを選ぶ考え方になります。

同じ0.75sqでも、端子の種類が変われば、工具選びの考え方も変わるわけです。

ここを飛ばしてしまうと、「0.75sq対応のはずなのに端子がうまく潰れない」「0.5sqなのに歯口が合わない」といったことが起きます。

圧着は力で何とかする作業ではありません。

正しい組み合わせで、正しい形に成形する作業です。

端子種類を先に確認する

圧着工具を選ぶときは、最初に端子の種類を確認してください。

ここを間違えると、どれだけ有名メーカーの工具を買っても、狙った仕上がりにはなりません。

代表的な端子には、裸圧着端子、絶縁被覆付圧着端子、オープンバレル端子、フェルール端子、閉端接続子などがあります。

それぞれ圧着する部分の形が違うため、必要な工具も変わります。

裸端子用の工具で絶縁端子を圧着したり、オープンバレル端子を普通のペンチで潰したりすると、見た目だけは潰れていても、端子本来の保持力が出にくくなります。

特に車やバイクの電装、制御盤、小型電子工作では、振動や抜き差しが加わることもあります。

その場では通電していても、あとから接触不良になることもあるので注意したいところです。

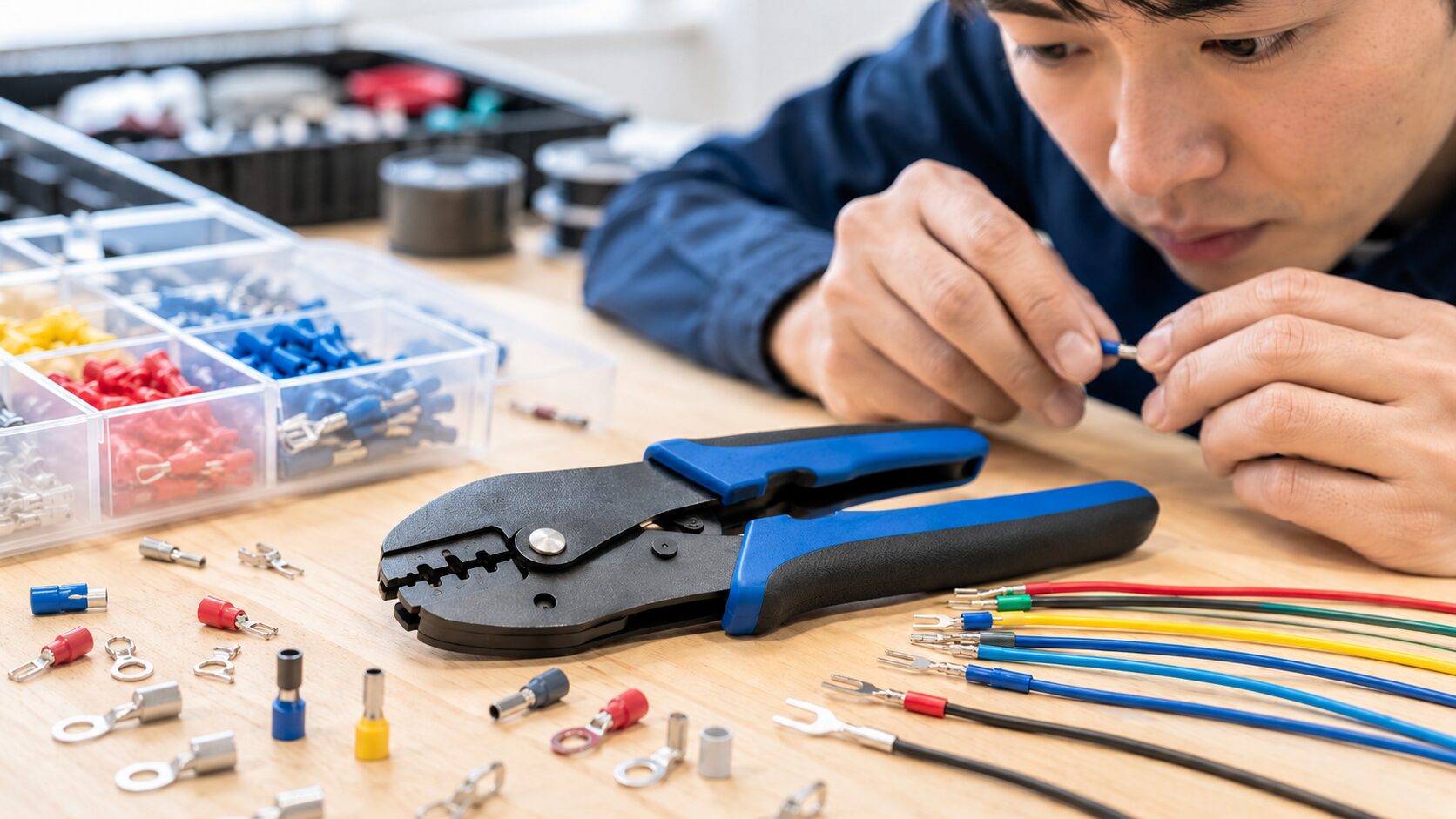

専用工具とダイスを合わせる

圧着工具には、端子を潰すための「ダイス」や「歯口」と呼ばれる部分があります。

この歯口のサイズや形が、端子に合っているかどうかがかなり重要です。

たとえば、裸圧着端子用の工具では、0.3、0.5、1.25、2、5.5といった歯口が用意されていることがあります。実際の工具ラインナップでも、製品ごとに適用サイズが明記されています（出典：株式会社ツノダ『圧着工具』）。

この数字は、単純に電線の太さだけを表しているというより、対応する端子の呼びサイズとセットで考えるものです。

0.75sqの電線を1.25端子に入れて圧着するなら、歯口は1.25を使う、という見方ですね。

また、小型コネクタ用のオープンバレル端子では、1.0mm、1.4mm、1.6mm、1.9mmのように、バレル幅に合わせたダイスが使われることもあります。

この場合は、電線サイズだけでなく、端子の圧着部の幅や高さ、被覆の太さも関係してきます。

ラチェット機構付きの工具なら、一定の位置まで握り込まないとハンドルが戻らないため、圧着不足を防ぎやすくなります。

趣味のDIYでも、細線をよく扱うならラチェット式を選ぶ価値はあります。購入後の動きやサビを長く保つには、工具の手入れに必要なパーツクリーナー・油・防錆の考え方も知っておくと安心です。

ただし、ラチェット式だから何でも正しく圧着できるわけではありません。

端子に合ったダイスを選んで初めて、ラチェット機構の良さが活きます。

圧着工具0.75の選び方

0.75sqは、圧着工具選びで特に迷いやすいサイズです。

検索すると「圧着 工具 0.75」と探したくなりますが、工具の表示に0.75が見当たらないこともあります。

でも、それだけで「対応していない」と判断するのは早いです。

0.75sqは1.25端子も見る

0.75sqの電線を使うときに、まず確認したいのが端子の呼びサイズです。

裸丸形端子や裸Y形端子、絶縁丸形端子、絶縁Y形端子などでは、0.75sqの電線が1.25サイズの端子の適用範囲に入ることがあります。

つまり、0.75sqの電線だからといって、必ず「0.75」と書かれた歯口を探す必要はありません。

むしろ一般的には、0.75sqの電線を1.25端子に入れ、1.25の歯口で圧着する場面が多いです。

ここを知らないと、「0.75用の圧着工具が見つからない」と悩みやすいんですよね。

たとえば、DIYで小型の電源線を扱う場合、0.75sqのより線に丸形端子を付けて、ねじ端子に固定したいケースがあります。

このときは、端子の袋に書かれた適用電線範囲と、工具の対応端子サイズを見ます。

端子が1.25で、工具に1.25の歯口があるなら、その組み合わせが候補になります。

大事なのは、工具の数字を見てすぐ判断するのではなく、端子側の適用範囲を読むことです。

あなたが買おうとしている端子は、0.75sqを受けられる端子なのか。

その端子の呼びサイズは何なのか。

そして、その端子に合う歯口が工具にあるのか。

この順番で確認すると、かなり失敗しにくくなります。

フェルールは0.75用を選ぶ

同じ0.75sqでも、フェルール端子を使う場合は考え方が少し変わります。

フェルール端子は、より線の先端を筒状の金属スリーブに入れて圧着し、端子台やスプリング式の接続部に差し込みやすくするための端子です。

制御盤や機器内部の配線、海外規格系の端子台などでよく見ます。

フェルールの場合は、0.75sqの電線には0.75sq用フェルールを選ぶのが基本です。

裸圧着端子のように「0.75sqだけど1.25端子を見る」というより、電線断面積に合うフェルールサイズを選びます。

そして、工具もフェルール専用の圧着工具を使います。

フェルール用工具には、四角圧着、六角圧着、台形圧着など、仕上がりの形が異なるものがあります。

端子台側の仕様や作業内容によって向き不向きはありますが、DIYや一般的な端子台作業では、対応範囲が合っていて、安定して圧着できるものを選ぶと扱いやすいです。

通常の電工ペンチや裸端子用の圧着工具でフェルールを潰すのはおすすめしません。

形がいびつになり、端子台に入りにくくなったり、電線の保持が不安定になったりします。

フェルールは見た目が小さくてシンプルですが、専用工具を使うことで本来の意味が出る端子です。

圧着工具0.5の選び方

0.5sqは、細線の中では比較的使いやすいサイズです。

LED配線、小型機器の電源線、制御線、車やバイクの小電流配線などで使われることがあります。

ただし、0.5sqも端子の選び方によって、使う歯口が変わるので注意が必要です。

0.5端子と1.25端子の違い

0.5sqの電線を圧着するとき、「0.5端子を使う場合」と「1.25端子を使う場合」があります。

ここが少しややこしいところです。

0.5sqだから必ず0.5の歯口、とは言い切れません。

端子の呼びが0.5なら、0.3/0.5などの歯口を使うことがあります。

一方、端子の呼びが1.25なら、電線が0.5sqであっても、1.25の歯口を使う考え方になります。

つまり、見るべきなのは電線サイズだけでなく、端子の呼びサイズです。

端子の袋や商品ページには、適用電線範囲が書かれていることが多いです。

たとえば、0.5sqがその端子の適用範囲に入っているかを確認します。

そのうえで、工具の対応端子サイズを確認する流れです。

「電線は入ったから大丈夫」という見方は、圧着では少し危ないです。

電線が端子に入っても、工具の歯口が合わなければ、正しい保持力が出ないことがあります。

歯口サイズの間違いに注意

0.5sqで多い失敗が、歯口サイズの思い込みです。

たとえば、0.5sqの電線を1.25端子に入れているのに、工具の0.5歯口で圧着してしまうケースです。

この場合、端子が必要以上に潰れたり、形が崩れたりすることがあります。

逆に、0.3/0.5端子を大きな歯口で圧着すると、圧着が甘くなって抜けやすくなることがあります。

圧着工具は、強く握れば正解というものではありません。

正しい歯口で、端子を正しい形に潰すことが大切です。

特に0.5sqは、細線としては扱いやすい反面、0.3/0.5と1.25の境目で迷いやすいサイズです。

小型の絶縁端子なら0.3/0.5側、大きめの丸形端子やY形端子なら1.25側になることもあります。

ここで「0.5sqだから0.5」と短絡的に決めないこと。

少し面倒でも、端子の型番や適用範囲を確認するほうが、結果的に作業は早くて安全です。

圧着工具0.3の選び方

0.3sqは、電子工作や小型機器の配線でよく出てくる細線です。

AWGで言うとAWG22前後の目安になり、小型コネクタや制御線、LEDまわりの配線で使われることがあります。

このサイズになると、一般的な電工ペンチでは大きすぎる場面が増えてきます。

細線対応工具を確認する

0.3sqを圧着するなら、まず工具の最小対応サイズを確認してください。

圧着工具によっては、1.25や2などの端子を中心に作られていて、0.3sqや0.5sqの細線には向かないものがあります。

0.3sqの電線を扱う場合、候補になるのは、0.3/0.5対応の裸圧着端子用工具、絶縁被覆付圧着端子用工具、細線対応のオープンバレル圧着工具、フェルール用の細線対応工具などです。

どれを選ぶかは、使う端子で変わります。

たとえば、丸形端子やY形端子を使うなら、0.3/0.5端子に対応した工具を見ます。

フェルール端子なら、0.25sqや0.34sqあたりのフェルールが候補になることもあります。

小型コネクタなら、端子のバレル幅に対応した精密圧着工具が必要になることがあります。

また、0.3sqの電線は細いので、被覆をむくときにも注意が必要です。

芯線を数本切ってしまうと、実際の断面積が小さくなり、圧着後の強度も落ちます。

ストリッパーを使う場合は、電線サイズに合った位置で軽くむくこと。

カッターでむく場合は、芯線に傷を入れないようにしてください。

細線の圧着は、工具選びだけでなく、下準備の丁寧さも仕上がりに出ます。

小型コネクタ端子に注意

0.3sqでよく使われるのが、小型コネクタ用の端子です。

たとえば、基板用コネクタ、センサー線、LED配線、小型機器の内部配線などですね。

こうした端子は、オープンバレル端子と呼ばれる形になっていることが多いです。

オープンバレル端子は、芯線をつかむ部分と、被覆をつかむ部分が分かれています。

それぞれを巻き込むように圧着するため、普通の圧着端子とは形がまったく違います。

そのため、裸端子用や絶縁端子用の工具で代用するのはおすすめしません。

バレルが正しく巻き込まず、ハウジングに入らなかったり、端子が抜けたり、接触が不安定になったりします。

精密圧着工具には、複数のダイス幅が用意されているものがあります。

1.0mm、1.4mm、1.6mm、1.9mmのような表示がある場合は、端子の圧着部の幅に合わせて選ぶ考え方です。

ただし、メーカー純正工具が指定されているコネクタもあります。

特に信頼性が必要な機器や、抜けると困る配線では、正確な情報は公式サイトをご確認ください。

趣味の工作でも、「とりあえず潰す」より、端子に合う工具を選んだほうが、あとでトラブルが少ないですよ。

圧着工具0.2の選び方

0.2sqは、かなり細い部類の電線です。

AWGで言うとAWG24前後の目安になり、小型電子工作、センサー配線、LED、基板コネクタなどで使われることがあります。

このサイズは、一般的な電工ペンチでの圧着が難しくなることが多いです。

極細線は精密工具が基本

0.2sqの圧着で一番避けたいのは、大きすぎる工具で無理に潰すことです。

圧着部が必要以上につぶれたり、芯線が切れたり、逆に端子がしっかり保持できなかったりします。

0.2sqは芯線そのものが細いので、少しのズレでも仕上がりに影響します。

そのため、基本的には精密圧着工具や、0.2sq前後に対応する細線用工具を選ぶのがおすすめです。

小型コネクタの端子を圧着するなら、オープンバレル対応の精密圧着ペンチを確認します。

フェルール端子を使うなら、0.08〜0.34sqなどの細線に対応するフェルール用工具が候補になります。

小型の絶縁端子を使う場合は、0.3/0.5端子の適用範囲に0.2sqが入るかを確認します。

また、極細線では、芯線を折り返して太く見せてから圧着する人もいます。

気持ちはわかります。

端子に対して線が細すぎると、不安になりますよね。

でも、芯線の折り返しは、端子やメーカーが認めている場合を除き、安易に行わないほうがいいです。

見た目はしっかり入っているように見えても、正しい圧着形状にならないことがあります。

細い線には、細い線に合った端子と工具を選ぶ。

これが一番シンプルで確実です。

JSTやQI端子の確認点

0.2sqでよく名前が出るのが、JST系の小型コネクタやQI端子です。

電子工作をする人なら、一度は見たことがあるかもしれません。

こうした小型端子は、端子そのものがとても小さく、芯線バレルと被覆バレルをきれいに成形する必要があります。小型コネクタでは、指定工具や適用電線、クリンプハイトなどの管理も重要です（出典：日本圧着端子製造『端子・コネクタのご使用上の注意事項』）。

ただ潰すだけでは、ハウジングに入らなかったり、入ってもロックが効かなかったりします。

確認したいのは、主に次のような点です。

• 端子が対応している電線サイズ
• 電線の被覆外径が端子に合うか
• 工具のダイス幅がバレルに合うか
• 圧着後にハウジングへ正しく入るか

小型コネクタの場合、電線の導体サイズは合っていても、被覆が太すぎることがあります。

すると、被覆バレルがうまく巻けなかったり、ハウジングに入らなかったりします。

逆に被覆が細すぎると、被覆保持が弱くなりやすいです。

0.2sqの圧着は、慣れるまで少し細かく感じると思います。

でも、端子に合う工具を使うと、仕上がりの安定感がまったく違います。

あなたが小型電子工作をよくするなら、精密圧着工具はかなり頼れる一本になるはずです。

圧着端子工具0.75の注意点

「圧着 端子 工具 0.75」と検索する人は、0.75sqの電線に合う端子と工具をまとめて知りたいのだと思います。

この場合、最初に分けて考えたいのが、裸端子・絶縁端子・ギボシ端子・フェルール端子の違いです。

同じ0.75sqでも、使う端子が変われば、工具も変わります。

裸端子と絶縁端子の違い

裸圧着端子は、金属部分がむき出しになっている端子です。

丸形端子、Y形端子、裸スリーブなどが代表的です。

機器のねじ端子、アース線、盤内配線、電源線の接続などで使われます。

一方、絶縁被覆付圧着端子は、圧着部にビニルやナイロンなどの絶縁カバーが付いています。

見た目が似ている丸形端子やY形端子でも、裸端子と絶縁端子では、使う圧着工具が違います。

裸端子用の工具は、金属スリーブをしっかり成形するための歯口になっています。

絶縁端子用の工具は、絶縁部を含めて適切に圧着する形になっています。

この違いを無視して使うと、絶縁部が破れたり、金属部の圧着が甘くなったりします。

0.75sqで裸端子や絶縁端子を使う場合、1.25サイズの端子が候補になることが多いです。

ただし、製品ごとに適用範囲は違います。

必ず端子メーカーの仕様を確認してください。

端子の種類が違えば、工具も別物。

ここはかなり大事です。

ギボシ端子は工具が別物

車やバイクの電装でよく使うギボシ端子は、裸端子や絶縁端子とはまた違うタイプです。

多くのギボシ端子は、オープンバレル端子に近い構造で、芯線をかしめる部分と被覆をかしめる部分があります。

このため、丸形端子やY形端子用の工具ではなく、ギボシ端子やオープンバレル端子に対応した工具を選ぶ必要があります。

0.75sqの電線をギボシ端子に使う場合は、端子側が0.75sqに対応しているかを確認します。

さらに、被覆の太さが端子の被覆バレルに合うかも見ます。

車やバイク用の電線は、同じ導体サイズでも被覆の厚みが違うことがあります。

導体は入るのに、被覆側が太くてうまく巻けないこともあります。

また、ギボシ端子にはオス・メスがあり、絶縁スリーブを後からかぶせるタイプもあります。

圧着前にスリーブを通し忘れると、やり直しになることがあります。

地味ですが、これ、かなりよくあるミスです。

圧着する前に、電線、スリーブ、端子の向き、差し込み順を一度確認しておきましょう。

0.75sqの車両配線では、電流値やヒューズ容量、接続先の仕様も関係します。

安全に関わる配線では、最終的な判断は専門家にご相談ください。

圧着工具に関するよくある質問（FAQ）

Q1. 圧着工具0.75はどれを選べばいいですか？

A. 0.75sqの電線に使う圧着工具は、端子の種類で変わります。裸端子や絶縁端子なら、1.25サイズの端子と1.25歯口を使うケースが多いです。フェルール端子なら0.75sq用フェルールと対応工具を選びます。ギボシ端子なら、0.75sq対応のギボシ端子とオープンバレル系の工具を確認してください。

Q2. 0.5sqは0.5の歯口で圧着すればいいですか？

A. 必ずそうとは限りません。0.5sqの電線でも、0.3/0.5端子を使う場合と、1.25端子を使う場合があります。工具の歯口は電線サイズだけでなく、端子の呼びサイズに合わせて選びます。端子の適用電線範囲と工具の対応端子サイズを確認するのが確実です。

Q3. 0.2sqや0.3sqは普通の電工ペンチで圧着できますか？

A. 端子によっては難しいことが多いです。0.2sqや0.3sqはかなり細いため、一般的な電工ペンチでは圧着部が大きすぎる場合があります。小型コネクタなら精密圧着工具、フェルールなら細線対応のフェルール用工具、裸端子や絶縁端子なら0.3/0.5対応工具を確認してください。

Q4. 裸端子用工具で絶縁端子を圧着しても大丈夫ですか？

A. 基本的にはおすすめしません。裸端子用工具と絶縁端子用工具では、圧着する形が違います。絶縁端子を裸端子用工具で圧着すると、絶縁部が破れたり、金属部が正しく成形されなかったりすることがあります。端子に合った専用工具を使ってください。

Q5. 圧着後は何を確認すればいいですか？

A. 電線が抜けないか、芯線が正しい位置に入っているか、被覆が芯線圧着部に噛み込んでいないか、端子が大きく変形していないかを確認します。必要に応じてテスターで導通も確認してください。安全に関わる配線では、作業後の判断も含めて専門家に相談するのが安心です。

圧着後に確認すべき点

圧着工具を選ぶことと同じくらい大事なのが、圧着後の確認です。

正しい工具を使っても、端子の向きや被覆むき長さ、差し込み位置がズレると、仕上がりが不安定になります。

最後に、抜けや導通不良を防ぐために見ておきたいポイントを整理します。

抜けや導通不良を防ぐ

圧着後は、まず電線を軽く引っ張って、抜けないか確認します。

ただし、力いっぱい引っ張ればよいわけではありません。

細線では、強く引きすぎると電線そのものを傷めることがあります。

あくまで軽く確認し、抜けやガタつきがないかを見るイメージです。

次に、芯線の位置を見ます。

芯線が圧着部にきちんと入っているか、被覆が芯線圧着部に入り込んでいないかを確認してください。

芯線が短すぎると、端子が電線をしっかりつかめません。

逆に銅線が長く露出しすぎていると、ショートや接触のリスクが出ます。

圧着工具は、正しく選べば本当に頼れる工具です。使用後の保管まで含めて整えたい場合は、工具のサビ取り方法と防錆アイテムの選び方も参考になります。

でも、端子サイズに合わないものを使うと、仕上がりが不安定になります。

0.2sq、0.3sq、0.5sq、0.75sqの細線を扱うなら、対応範囲を確認し、端子メーカーに合った工具を選ぶことが大切です。

とくに0.75sqは、裸端子や絶縁端子では1.25端子を使う場面が多く、フェルールでは0.75sq用を選ぶという違いがあります。

0.5sqも、0.3/0.5端子と1.25端子の境目になりやすいサイズです。

0.2sqや0.3sqでは、精密圧着工具や細線対応工具を確認したいところです。

あなたがこれから圧着工具を選ぶなら、まず「何sqの電線か」だけでなく、「どの端子を使うのか」から考えてみてください。

そこがわかると、必要な工具はかなり絞れます。

圧着は小さな作業ですが、電気の安心感を支える大事な作業です。

迷ったときは無理に代用せず、正確な情報は公式サイトをご確認ください。

そして、電気工事や車両、機械設備など安全に関わる作業では、資格が必要になる範囲もあるため、最終的な判断は専門家にご相談ください（出典：経済産業省『電気工事の安全』）。
